高硬度材料五金模具淬火專用銑削材質-GH1102

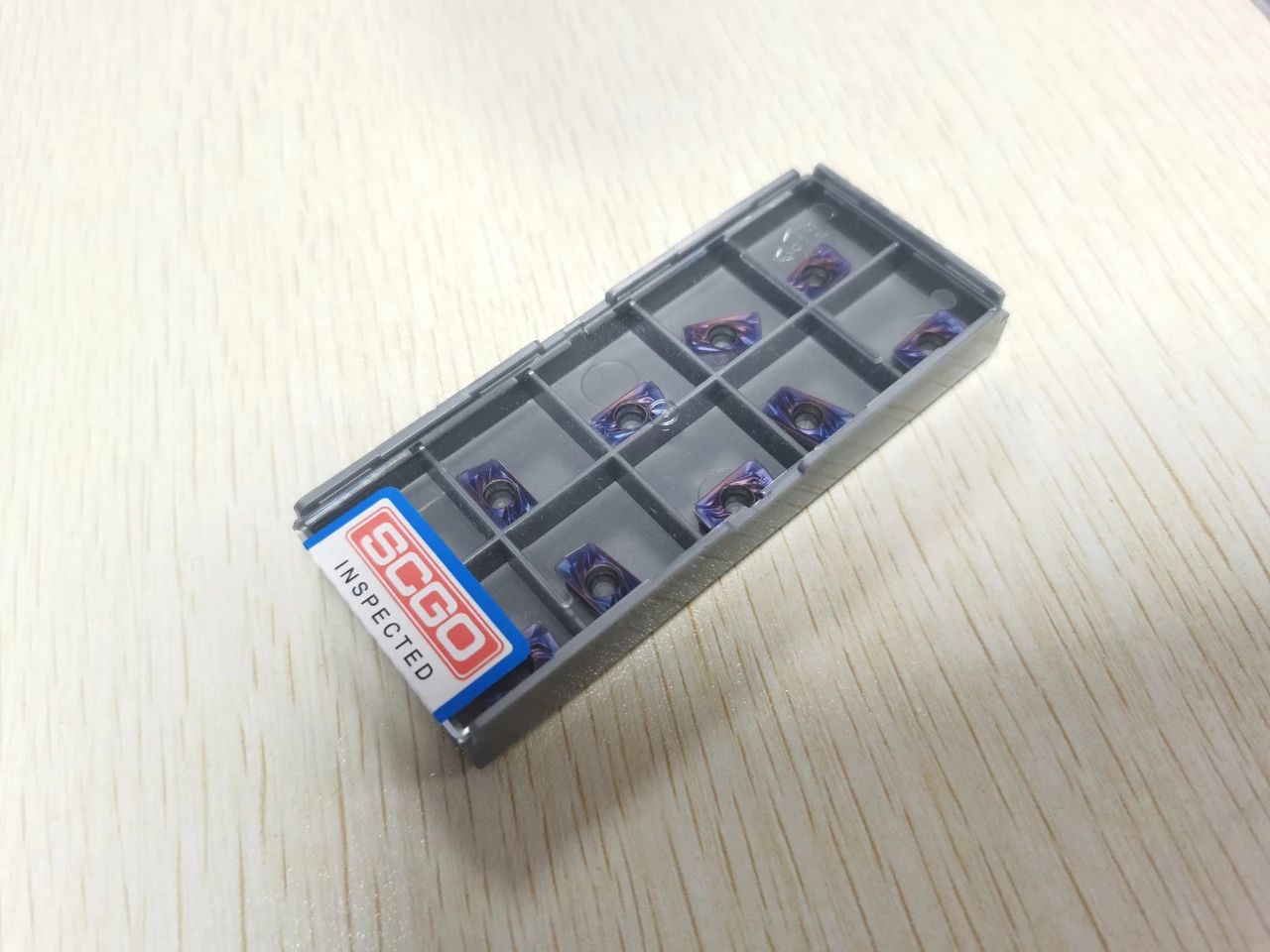

①APMT1135PDER-HM GH1102

GH1102加工案例1

刀具型号:APMT1135PDER-HM

刀具材質:GH1102

加工材料:Cr12MoV HRC55左右

機床品牌:中原

機床規格:850

刀具刃徑:21R0.8刀杆

轉速S:1620

vc=107

進給:2400

fz=0.74

下刀量:0.20

加工時間: 90分鍾

刀具效果:磨損  後續加工崩

客戶滿意度:認可

加工案例2

刀片:APMT1135PDER-HM GH1102

刀杆:AP350-21*2T

設備：寶烽850

材料：2344淬火52-55°

加工參數:

轉速S=5000

vc=330

進給F=2300

fz=0.23

切深=0.11

加工效果：光刀鑼5個小時有一點磨損，客戶滿意.

加工案例3

刀片:APMT1135PDER-HM GH1102

刀杆:AP350-35*5T-M16螺紋頭

設備：台群1165

材料：4cr13火後，HRC55

加工參數:

轉速S=3000

vc=330

進給F=1600

fz=0.106

切深=0.12

加工效果：6h後，刀片無磨損

加工案例4

刀片:APMT1135PDER-HM GH1102

刀杆:AP350-1117*C16*160L

懸長110mm

設備：友龍850

材料：Cr12MoV 熱處理60~62度

加工參數:

轉速S=3000

vc=160

進給F=2500

fz=0.417

切深=0.12

加工效果：開粗45分鍾輕微磨損

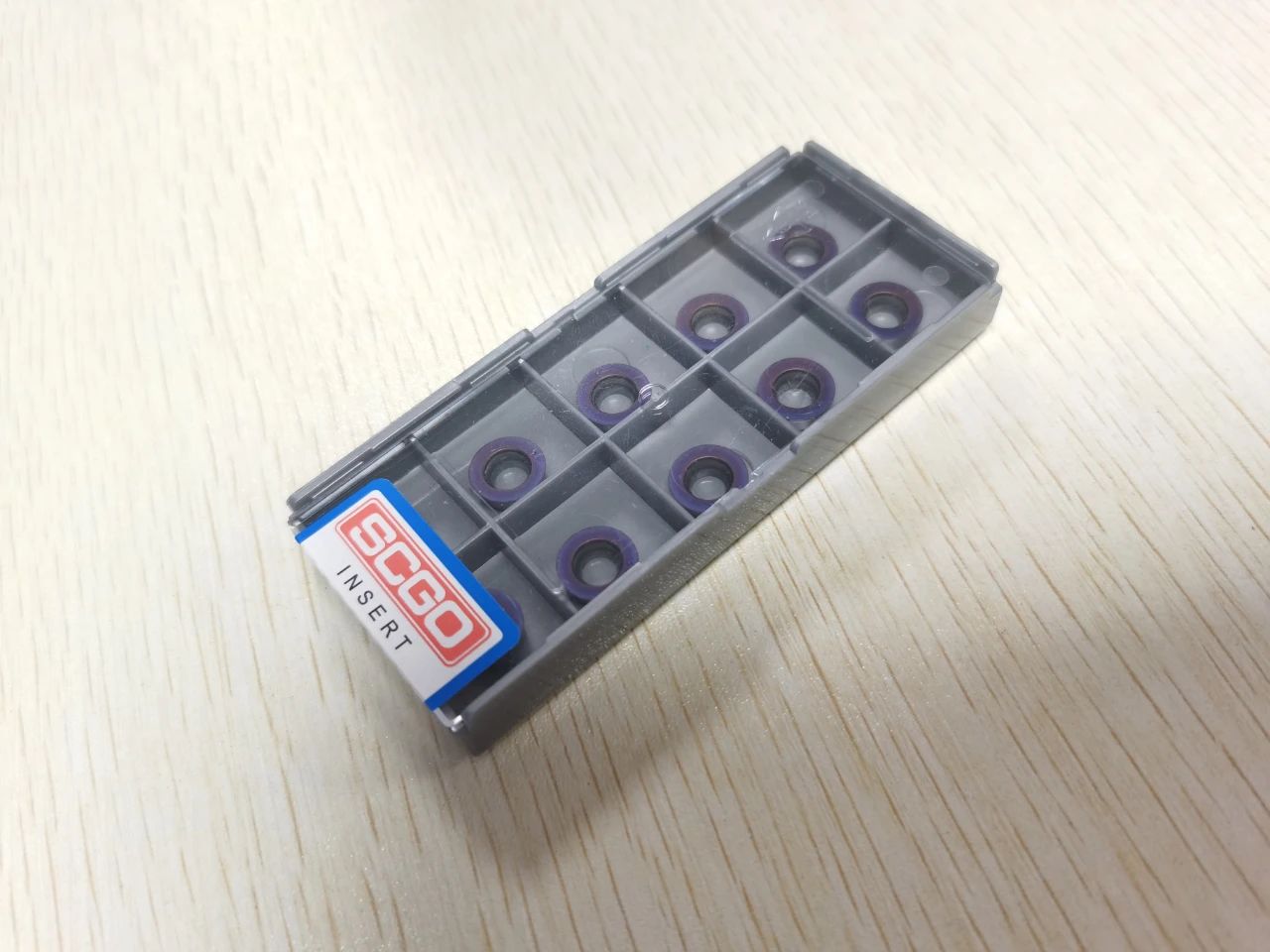

②RPMW1003MO GH1102

GH1102加工案例1

刀具型号:RPMW1003MO

刀具材質:GH1102

加工材料:Cr12MoV HRC55左右

機床品牌:中原

機床規格:850

刀具刃徑:30R5

轉速S:1600

vc=150

進給F:2200

fz=0.69

下刀量:0.20

加工時間: 70分鍾

刀具效果:磨損  後續加工崩

客戶滿意度:認可

GH1102加工案例2

刀片:RPMW1003MO  GH1102

刀杆:D21*2T

材料:Cr12MoV HRC60~63

五金模具頂件闆

轉速S=1800

vc=118

進給F=1750

fz=0.45

切深=0.15

加工方式:仿形銑

加工效果:40分鍾刃口完整，57分鍾後崩缺

對比品牌:戴傑DH102 加工20分鍾

GH1102加工案例3

刀片:RPMW1003MO GH1102

刀杆:D25*2T

車橋模具 HRC50~55

轉速S=1800

vc=141

進給F=2380

fz=0.66

切深=0.3

加工形式:仿形銑

加工時間:45分鍾時刃口完好(hǎo)，55分鍾失效

對比品牌:戴傑DH102 加工25分鍾
